Система постоянного скважинного контроля СПСК-СИАМ

Успешная разработка месторождений за счет получения оперативной и достоверной информации и минимизации потерь при проведении исследований

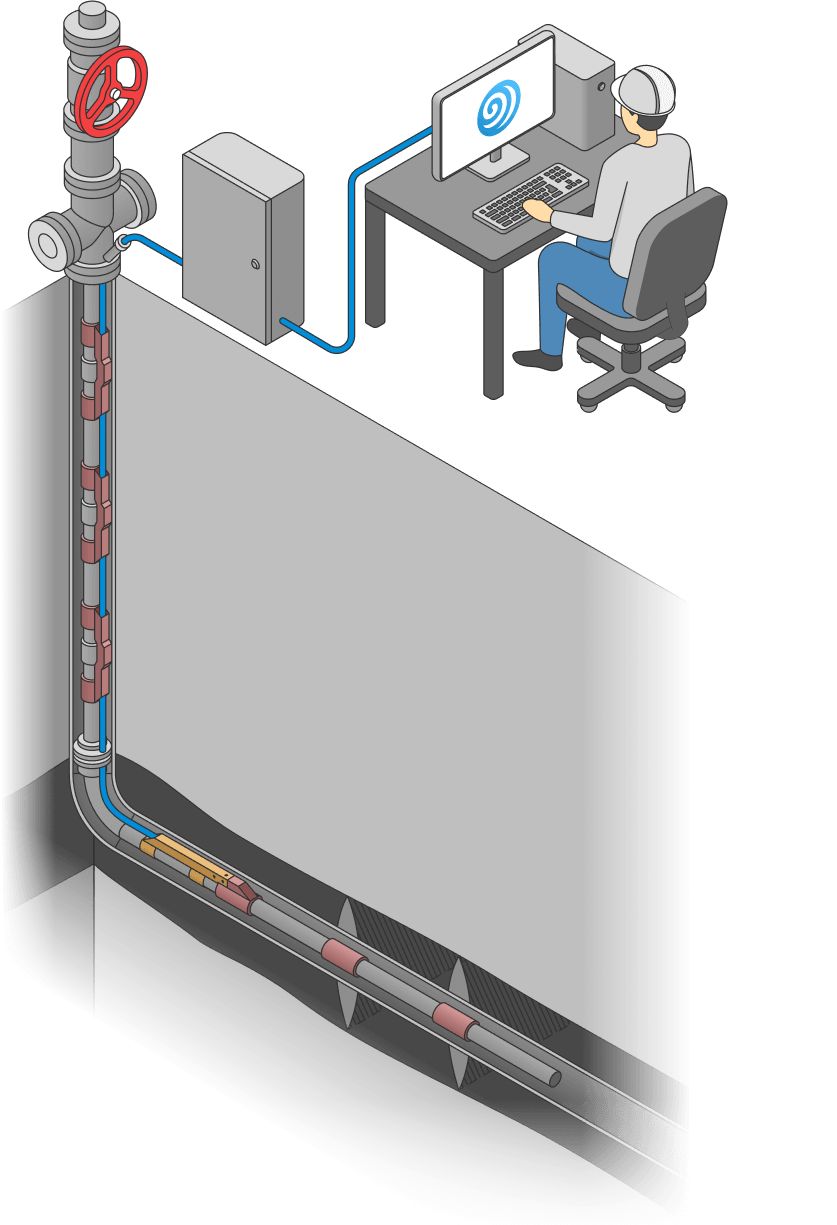

Общая концепция системы

  • система постоянного скважинного контроля состоит из поверхностного и глубинного оборудования, и предназначена для получения высокоточной информации о внутрискважинном давлении и температуре в режиме реального времени;
  • основой СПСК-СИАМ являются один или несколько высокоточных кварцевых или тензо датчиков, установленных в стволе скважины и передающих данные замеров давления и температуры по независимому кабелю (кабель-трубка или геофизический кабель) в поверхностный блок управления в режиме реального времени;
  • шкаф приборный предназначен для хранения, отображения, передачи исследовательской информации и настройки СПСК;

Эксплуатационная привлекательность

  • выбор оптимального режима работы скважины;
  • оценка потенциала скважины и состояния залежи;
  • возможность спуска нескольких высокоточных датчиков по кабель-трубке или геофизическому кабелю;
  • шкаф приборный оснащен системой резервного питания* (при отключении питания, система продолжает работать в течение 7 дней);
  • шкаф приборный оснащен системой обогрева, и может выполняться во взрывозащищенном исполнении*;
  • система постоянного скважинного контроля может быть оснащена автономным электропитанием на базе солнечных панелей, ветрогенераторов, химических источников питания*;
  • система передачи данных измерений автономной системы может состоять из модема спутниковой связи и/или GSM-модема с возможностью настройки интервалов передачи результатов измерений;
  • контроллер обеспечивает прием данных с погружных датчиков по независимому кабелю, а так же обеспечивает визуализацию полученных данных;
  • хранение информации осуществляется на стандартной SD-карте;
  • данные о замерах могут быть скопированы прямым подключением компьютера к блоку сопряжения через USB-порт;

* Опциональное исполнение (уточняется при заказе)

Решаемые задачи

  • поддержание оптимального режима работы скважины;
  • оценка потенциала скважины и состояния залежи;
  • планирование и контроль выполнения геолого-технических мероприятий;
  • контроль конусообразования «подошвенной» воды;
  • контроль гидратообразования;
  • возможность прослеживания и анализа ГДИС в режиме реального времени;

Основные характеристики

Максимальная глубина монтажа глубинного прибора 6000 м
Периодичность измерений давления и температуры, от 1 сек
Способ передачи данных в компьютер USB, SD-карта
Способ передачи данных в систему телеметрии RS-232, RS-485(Modbus)
Напряжение питания 180-260 В
Максимальная потребляемая мощность шкафа, не более 50 Вт
Степень защиты шкафа IP 66
Габариты шкафа (базовое исполнение), мм 500х500х200

Технические параметры глубинных приборов

СПСК-СИАМ на базе кварцевого датчика

Характеристики по каналу температуры:
Номинальный диапазон 0 - 170 °С
Точность 0,1 °С
Разрешение 0,005 °С
Характеристики по каналу давления:
Номинальный диапазон 0 - 100 МПа
Точность < 0,02% ВПИ
Разрешение 0,0001 МПа
Межповерочный интервал 15 лет

СПСК-СИАМ на базе тензо датчика

Характеристики по каналу температуры:
Номинальный диапазон 0 - 150 °С
Точность 0,15 °С
Разрешение 0,05 °С
Характеристики по каналу давления:
Номинальный диапазон 0 - 100 МПа
Точность 0,15% ВПИ
Разрешение 0,0001 МПа
Межповерочный интервал 3 года
