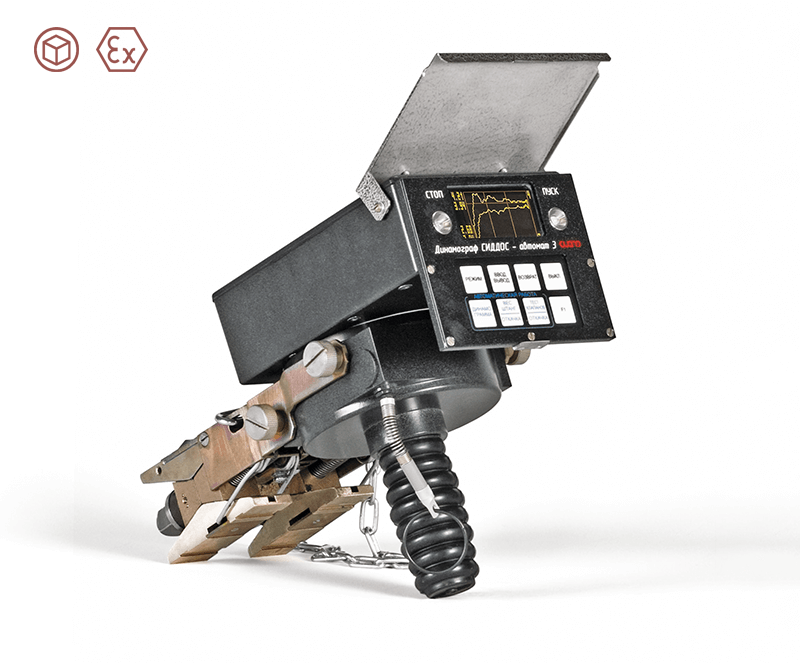

Динамограф межтраверсный автоматический СИДДОС-автомат 3

Комплексный автоматизированный контроль состояния штанговых глубинно-насосных установок (ШГНУ)

Решаемые задачи

  • полная диагностика работы ШГНУ в автоматическом режиме при различных операциях, в том числе при выводе скважины на режим;
  • определение дебита скважины с помощью программного обеспечения «Тест ШГНУ»;

Эксплуатационная привлекательность

  • автоматизация процессов контроля проведения исследований;
  • прибор отлично работает в диапазоне температур от -40 °С до + 50 °С;
  • прибор снабжен звуковой и световой сигнализацией, подсказывающей пользователю моменты остановки и запуска станка-качалки при контроле статических нагрузок и утечек;
  • точность, оперативность и качество замеров достигается при помощи внутреннего автоматизированного контроля, межтраверсного датчика нагрузки и датчика перемещения;
  • моноблочное вибро и ударопрочное исполнение гарантирует надежность работы прибора;
  • прибор оснащен раздвижными домкратами, что значительно упрощает монтаж прибора в межтраверсное пространство;
  • возможность сохранения и анализа результатов в специализированной компьютерной базе данных;

Технические характеристики

Диапазон контролируемых нагрузок 0-10 000 кгс
Диапазон контролируемых перемещений 0-3500 мм
Метод контроля нагрузки и перемещения прямой
Диаметр устьевого штока до 39 мм
Темп качаний балансира 0,5-15 кач/мин
Необходимое межтраверсное пространство, не менее 45 мм
Дискретность контроля нагрузки 10 кгс
Дискретность контроля перемещений 5 мм
Время контроля при тесте утечек от 15 до 480 с
Количество сохраняемых результатов измерений до 400 динамограмм
Время непрерывной работы, не менее до 10 час
Рабочий диапазон температур от –40 °С до +50 °С
Габаритные размеры 155х290х205 мм
Масса 4,7 кг
Интерфейс для считывания данных RS-232 (COM-порт) или USB
Маркировка взрывозащиты /пылевлагозащиты 1 Ex ib IIB T3 Gb X / IP54
